পণ্যের বিবরণ:
|
আকার: | 22.9 ইঞ্চি | درجه: | a-Si TFT-LCD, LCM |
---|---|---|---|
লুমিন্যান্স: | 500 সিডি / এম² (টাইপ।) | বৈপরীত্য অনুপাত: | 1000: 1 (টাইপ।) (টিএম) |
দর্শনের কোণ: | 89/89/89/89 (টাইপ।) (CR≥10) | অপারেটিং মোড: | এএইচভিএ, সাধারনত কালো, ট্রান্সমিসিভ |
আলোর উৎস: | এলইডি ড্রাইভার, 50K ঘন্টা, এলইডি ড্রাইভার সহ | চক্রের হার: | 60 হার্টজ |
স্পর্শ প্যানেল: | বিনা | জন্য ডিজাইন করা: | টানা বার |
লক্ষণীয় করা: | অউও এলসিডি স্ক্রিন,আউও এলসিডি ডিসপ্লে |
1. সাধারণ বিবরণ

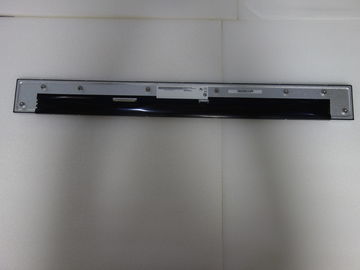

এই স্পেসিফিকেশনটি 22.9 ইঞ্চি প্রশস্ত রঙের এএইভিভিএ (আইপিএস-জাতীয়) টিএফটি-এলসিডি মডিউল G229HAN01.0 এর জন্য প্রযোজ্য।
ডিসপ্লেটি এফএইচডি [1920 (এইচ) x 165 (ভি)] স্ক্রিন ফর্ম্যাট এবং 16.7 এম রঙ (সত্য 8 বিট) সমর্থন করে। সমস্ত ইনপুট সিগন্যালগুলি LVDS ইন্টারফেস কোমাপটিবল।
2. প্রদর্শন বৈশিষ্ট্য
ITEMS টি | একক | বিশেষ উল্লেখ |
স্ক্রিন ডায়াগোনাল | [মিমি] | 581.01 (22.9 ") |
সক্রিয় এলাকা | [মিমি] | 578.88 (এইচ) x 49.7475 (ভ) |
পিক্সেল এইচ এক্স ভি | 1920x165 | |
পিক্সেল পিচ | [উম] | 301.5 × 301.5 |
পিক্সেল অ্যারেঞ্জমেন্ট | আরজিবি উল্লম্ব স্ট্রাইপ | |
প্রদর্শন মোড | এএইচভিএ মোড, সাধারণত কালো | |
সাদা আলোকসজ্জা (কেন্দ্র) | [সিডি / মি 2] | 500 সিডি / এম 2 (টাইপ।) |
বৈপরীত্য অনুপাত | 1000 (টাইপ।) | |
অপটিক্যাল প্রতিক্রিয়া সময় | [Msec] | 25ms |
নামমাত্র ইনপুট ভোল্টেজ ভিডিডি | [ভোল্ট] | 5 ভি (প্রকার) |
বিদ্যুত ব্যবহার (ভিডিডি লাইন + এলইডি লাইন) | [ওয়াট] | 7.53W |
ওজন | [গ্রাম] | 460 (প্রকার) |
শারীরিক আকার | [মিমি] | 587.08 (এইচ) x 62.05 (ভি) x10.21 (ডি) টাইপ |
বৈদ্যুতিক ইন্টারফেস | একক এলভিডিএস | |
সমর্থন রঙ | 16.7 এম রঙ, সত্য 8 বিট | |
সারফেস চিকিত্সা | অ্যান্টি-গ্লেয়ার, 3 এইচ | |
RoHS সম্মতি | RoHS সম্মতি | |
তাপমাত্রা ব্যাপ্তি অপারেটিং স্টোরেজ (শিপিং) | [ওসি] [ওসি] | 0 ~ 50 -20 ~ 60 |
3.অপটিকাল বৈশিষ্ট্য
পদ | একক | পরিবেশ | ন্যূনতম। | Typ। | সর্বোচ্চ। | বিঃদ্রঃ |
দেখার কোণ | [ডিগ্রী] | অনুভূমিক (ডান) সিআর> 10 (বাম) | 89 89 | - |
| |
উল্লম্ব (উপরে) সিআর> 10 (নিচে) | 89 89 | - | ||||
বৈপরীত্য অনুপাত | সাধারণ দিকনির্দেশ | 800 | 1000 | - | 3 | |
প্রতিক্রিয়া সময় | [Msec] | উত্থাপন সময় (টিআরআর) | 13 |
| ||
পড়ার সময় (টিআরএফ) | 12 | |||||
উত্থাপন + পতন | 25 | |||||
রঙ / ক্রোমাইটিটি কোঅর্ডিনেটস (সিআইই) | লাল এক্স | TBD | TBD | TBD |
| |
লাল y | TBD | TBD | TBD | |||
সবুজ এক্স | TBD | TBD | TBD | |||
সবুজ y | TBD | TBD | TBD | |||
নীল x | TBD | TBD | TBD | |||
নীল y | TBD | TBD | TBD | |||
রঙের সমন্বয় (সিআইই) হোয়াইট | সাদা x | TBD | TBD | TBD | ||
সাদা y | TBD | TBD | TBD | |||
কেন্দ্রীয় আলোকসজ্জা | [সিডি / মি 2] | 400 | 500 | 6 | ||
আলোকিত ইউনিফর্মিটি | [%] | 70 | 75 | 7 | ||
রঙিন গামুট | % | 72 |
4. উপাদান
৪.১ বিষাক্ততা
ডিসপ্লে মডিউলে কোথাও কোনও কার্সিনোজেনিক উপকরণ ব্যবহৃত হবে না। যদি বিষাক্ত পদার্থ ব্যবহার করা হয় তবে এগুলি দায়ী এএইও বিষতত্ত্ববিদ দ্বারা পর্যালোচনা করা হবে এবং অনুমোদিত হবে।
4.2 জ্বলনযোগ্যতা
বৈদ্যুতিন উপাদানগুলি সহ সমস্ত উপাদান যা মডিউলে জ্বলনযোগ্যতা গ্রেড UL94-V1 পূরণ করে না তারা শিখাঙ্কিত রেটিং ব্যতিক্রম অনুমোদনের প্রক্রিয়াটি সম্পূর্ণ করবে।
মুদ্রিত সার্কিট বোর্ড 94-ভি 1 বা আরও ভাল রেটযুক্ত উপাদান থেকে তৈরি করা হবে। প্রকৃত উল ফ্লেম্যাবিলিটি রেটিং মুদ্রিত সার্কিট বোর্ডে মুদ্রিত হবে।
